Какую бинокулярную лупу выбрать Бинокулярная лупа: как выбрать ту, что подойдет именно вам

Бинокулярная лупа — это инструмент, который врачи используют для визуализации  мелких деталей или для проведения сложных хирургических операций. Без нее трудно представить работу стоматолога, ЛОРа, офтальмолога, нейрохирурга, сосудистого хирурга. Такую лупу могут также использовать ювелиры, мастера по изготовлению и ремонту часов, работники лабораторий.

Медицинская бинокулярная лупа крепится на лбу и представляет собой систему из двух линз, называемых бинокулярными (в переводе с латинского bini – два, oculus — глаз).

Для врача очень важно подобрать подходящую налобную лупу. Ведь от этого прибора зависит качество вашей работы.

Принцип работы налобной лупы

Чтобы понять, какую лупу выбрать для своей профессиональной деятельности,  разберемся в принципе работы бинокулярных очков. Прежде всего надо понять, какие системы увеличения бывают и чем они друг от другу отличаются.

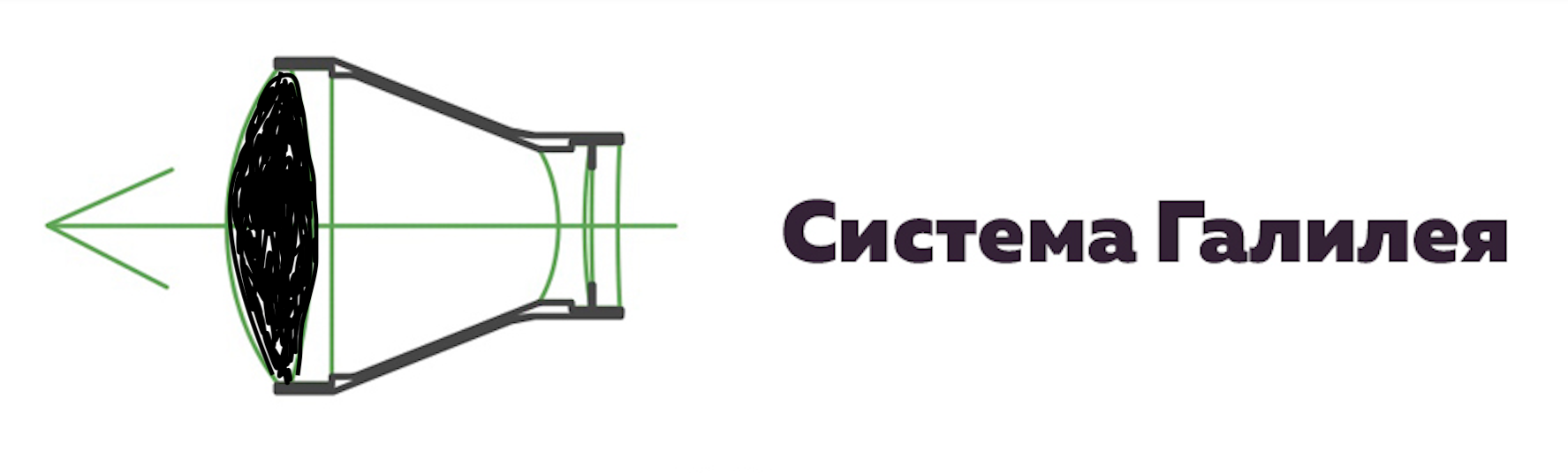

Система Галилея. Это две линзы, совмещенные друг с другом: положительная (выпуклая), закрашенная черным на рисунке (см. ниже), и отрицательная (вогнутая), которая на схеме выглядит прозрачной.

Совмещение разнополярных линз дает четкую картинку. Лупы систем Галилея обеспечивают широкое рабочее пространство и большую глубину резкости (см. об этом ниже). Врач может четко сфокусировать внимание на деталях рассматриваемого объекта, даже если при этом у него заняты руки. Линзы позволяют ему держать под контролем рабочую зону, обеспечивая полную свободу движений.

Максимальное увеличение в линзах системы Галилея = 3,5. Минус в том, что этого недостаточно для некоторых медицинских манипуляций. Зато есть много плюсов. Главные из них — небольшой размер прибора и его малый вес.

Популярное

3973-630 Бинокулярная лупа High Res.Galilean

Созданы для максимального удобства и эффективности, имеют несколько степеней увеличения, а также увеличенное поле обзора.

234 650 ₽

В корзине:

Попробуем оценить линзы системы Галилея:

Плюсы:

• Небольшая цена (из-за упрощенной конструкции);
• Яркость. Линзы позволяют врачу осматривать пациента даже без дополнительного освещения;
• Вес. Прибор легкий и не давит на переносицу. С ним комфортно работать на протяжении всего рабочего дня.

Минусы:

Небольшая кратность увеличения (максимум 3,8);

Возможные искажения (аберрации) из-за конструкции линз;

Поле зрения и глубина резкости меньше, чем у призматических луп. (см. ниже)

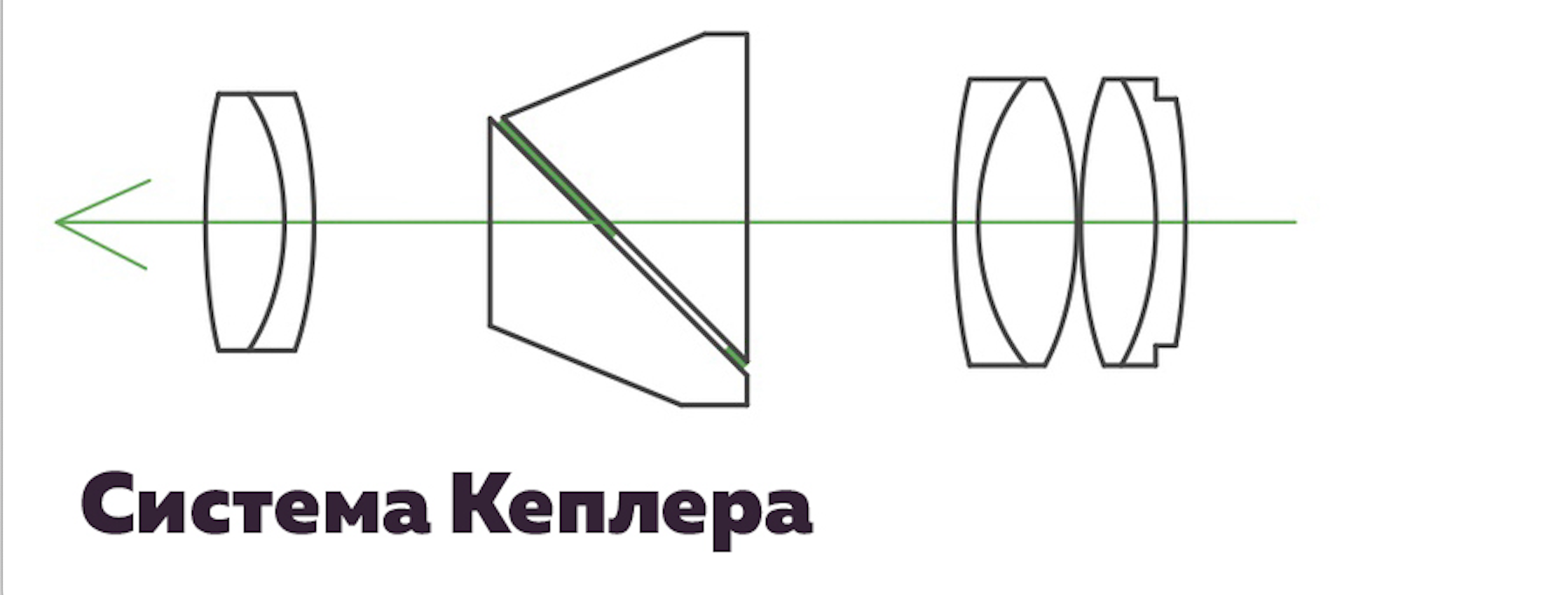

Система Кепллера. Основана на совмещении двух призматических стекол и одной положительной линзы.

Если сравнивать призму Кеплера с системой Галилея, первая дает большую кратность увеличения — до шестикратного. Бинокулярные призмы Кеплера обеспечивают бòльшую яркость и четкость. Однако они тяжелее, имеют меньшую глубину резкости и ограничивают свободу движений врача.

Популярное

3981-645 Бинокулярная лупа XL Advantage System

Достоинства бинокулярных луп Riester очевидны: большее расстояние до объекта при работе обеспечивает комфорт и спокойствие пациента, а многократное увеличение позволяет видеть больше деталей и замечать нарушения на ранних стадиях.

Нет в наличии

В корзине:

Оцениваем линзы системы Кеплера:

Плюсы:

• Отсутствие искажений, четкое изображение в высоком разрешении;
• Высокая кратность увеличения;
• Поле зрения шире, глубина резкости больше.

Минусы:

• Более высокая цена из-за сложности конструкции линз;
• Линзы массивнее и могут давить на переносицу;
• Линзы темнее, чем в системе Галилея. Для работы в них нужен дополнительный свет.

Параметры выбора

Выбор оптического увеличения зависит от задач, которые врач поставил перед собой. Особенно важен диаметр объективов лупы. Чем он больше, тем больше света  попадает на глаза врача, тем более четким становится  изображение.

Следует обратить внимание на систему фокусировки лупы. Большинство налобных бинокулярных луп имеют функцию настройки фокусного расстояния. Это позволяет врачу регулировать глубину резкости и настраивать изображение под потребности своей профессиональной деятельности.

Некоторые модели бинокулярных луп имеют дополнительные функции: встроенную подсветку для выполнения точных манипуляций или систему видеозаписи для фиксирования проводимых процедур.

Врачу не следует забывать и о собственном комфорте. Прибор не должен давить на голову или шею, мешая свободно перемещаться и выполнять свою работу.

Характеристики бинокулярных луп

Есть некоторые особенности, которые важно учитывать при выборе бинокулярной лупы. Рассмотрим основные из них.

Рабочее расстояние

Так называется расстояние от глаза врача до объекта фокусировки. Или, по-другому, это расстояние между головой того, кто смотрит, и объектом, на который он смотрит.

Рассмотрим две возможности. Если площадь рабочего кабинета небольшая, врачу приходится подстраиваться: выше поднимать кресло с пациентом или наклоняться к нему ниже. Это увеличивает нагрузку на плечи и предплечья, потому что руки врача будут расположены слишком высоко. Его могут беспокоить боли в спине и шее из-за избыточной нагрузки на эти зоны.

Большое рабочее расстояние в практике врачей встречается редко. В этом случае кресло с пациентом понадобится опустить. Другой вариант: поднять выше стул врача. Такое расположение кресла или стула тоже ведет к перенапряжению и болям в мышцах и суставах.

Чтобы учесть правильное рабочее расстояние, нужно знать точную диоптрийную коррекцию зрения. Если ваше зрение не 100%, то диоптрийная коррекция в бинокулярной лупе обязательна. Иначе фактическое рабочее расстояние будет отличаться от заявленного.

Степень увеличения

В линейках производителей встречаются бинокулярные лупы с кратностью увеличения от 1,5 до 6-ти. Чтобы выбрать подходящую степень увеличения, врачу надо учесть условия, в которых он собирается применять бинокуляры:

• В хирургии необходимо большое рабочее поле, поэтому оптимальным увеличением будет 3-x или 4-хкратное;
• Ортопедия и реставрации в стоматологии – 4-х– 6-тикратное;
• Для микрохирургии нужен микроскоп. Поэтому любого доступного в бинокулярах увеличения будет недостаточно. Однако в повседневной работе стоматолога бинокулярная лупа существенно упростит поиск каналов.

К меньшему увеличению бинокулярной лупы во время работы адаптироваться легче. Если взять сразу большое увеличение, привыкать к такому прибору придется дольше. Оптимальное решение — выбрать среднюю величину увеличения, чтобы было легче адаптироваться к новой лупе. На практике известно, что бинокуляры с увеличением менее 3,5 врачи быстро меняют на лупу с бòльшим увеличением.

Глубина резкости

Эта характеристика подразумевает четкость обзора при возможных отклонениях от рабочего расстояния (см. выше). От нее зависит, сможете ли вы свободно двигаться без потери фокуса. Чем больше диапазон глубины резкости, тем на большее расстояние от объекта фокусировки вы сможете отклоняться при работе. И наоборот, чем меньше диапазон глубины резкости, тем меньшеее расстояние должно отделять вас от объекта фокусировки.

Во время обследования пациент не всегда лежит только в одном положении, и врач должен приспосабливаться к нему. Помните, что на больших увеличениях (от 6-тикратных и выше) и при маленьких рабочих расстояниях сохранять картинку в фокусе сложно. Даже если вы слегка отклоните голову, это может привести к потере фокусировки и размытому изображению.

С рабочим расстоянием около 400 мм картинка будет чёткая, однако вам все равно придется поворачивать и наклонять голову, да и пациент не будет все время лежать спокойно. Тут на помощь приходит глубина резкости аппарата.

Ширина поля зрения

Это видимая часть рабочей зоны, которая попадает под увеличение в обычном рабочем положении врача. Чем больше ширина поля зрения, тем легче привыкнуть глазам к работе в налобной лупе, и они не будут так быстро уставать.

Способ крепления

Существует несколько способов крепления бинокуляров. Рассмотрим их плюсы и минусы:

• Шлем, или крепление на голову. Плюс такого крепления в том, что такие бинокуляры можно настраивать для использования группой коллег. Шлем не давит на нос, в отличие от оправы. Он эргономичен, удобен при длительной работе, оставляя руки свободными. Из минусов — шлем выглядит громоздким. К тому же в нем легко сбиваются настройки;
• Оправа, крепление с помощью клипсы. Легко закрепляется и снимается. Из плюсов можно отметить доступную цену и небольшие размеры. К минусам относятся невозможность детальной настройки фокусного и межзрачкового расстояния;
• Бинокулярные очки. Изготавливаются по индивидуальным меркам. Оптика встроена в линзы оправы. Из плюсов — максимальный визуальный комфорт. Из минусов — бинокулярами сможете пользоваться только вы, они не подойдут вашим коллегам.

Популярное

3982-635 Бинокулярная лупа XL Advantage System

Достоинства бинокулярных луп Riester очевидны: большее расстояние до объекта при работе обеспечивает комфорт и спокойствие пациента, а многократное увеличение позволяет видеть больше деталей и замечать нарушения на ранних стадиях.

226 330 ₽

В корзине:

Достоинства бинокулярной лупы в работе врача

Бинокулярная лупа, подобранная с учетом потребностей врача, обеспечивает комфорт в работе, оптимизирует процесс и экономит время.

Современные бинокулярные лупы имеют качественные линзы, которые дают изображение высокого разрешения, не требуют особенного ухода и покрыты противоударным слоем. Есть множество вариантов современных креплений, которые делают использование бинокуляров очень удобным.

Бинокулярными лупами пользуются множество врачей разных специальностей. С их помощью проводят обследование и ставят диагноз даже в сложных случаях. Широкая сфера применения говорит об их востребованности, важности и целесообразности использования в различных клинических случаях.

На сайтe mpamed-shop.ru можно приобрести бинокулярные лупы Riester, запасные части и принадлежности для бинокулярных луп. Компания «М.П.А. медицинские партнеры» является официальным поставщиком Riester в России.
